东莞伺服电动缸厂家为您解析电动缸的结构

文章出处：合富源中空旋转平台人气：发表时间：2019-06-25 11:29

电动缸是将电机的旋转运动转换成直线运动的产品，电动缸的运用范围十分广泛，那么电动缸的结构是什么呢？其实电动缸的结构是电机丝杆结构，接下来东莞伺服电动缸厂家将为大家详细介绍……

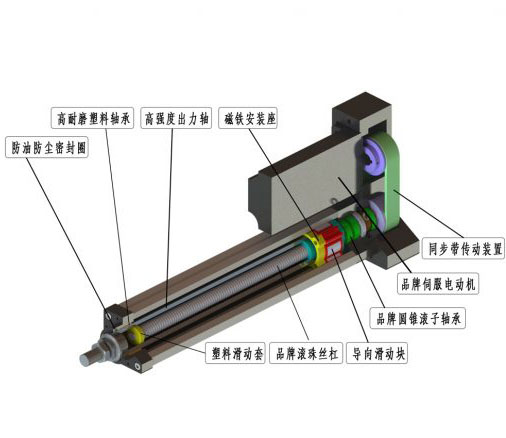

一、电动缸的结构：

伺服电动缸主要由8个部分构成：分别为电机、滚珠丝杠或者梯形丝杆、内部防扭转机构、内部磁环机构配套电缸外置感应开关、内部高强度圆锥滚子轴承、塑料滑动套、防油防尘密封圈、导向滑动块、联轴器/同步轮结构

1.电机：采用各种类型的电机 ( 如直流或交流伺服电机、步进电机、直流无刷或有刷电机）

2.滚珠丝杠或者梯形丝杆，通过电机带动丝杆旋转，并通过构件间的螺旋运动转化为伸缩杆/活塞杆的直线运动，再由高强度伸缩杆/活塞杆带动负载做往复直线运动。

3.其内部装有防扭转机构，使用较为方便；

4.内部磁环机构配套电缸外置感应开关，作为位置反馈装置，提供限位

5.内部装有一对高强度圆锥滚子轴承，同时满足推力和拉力的使用条件；

6.使用防油防尘密封圈密封，密封性能极好。

7.塑料滑动套和导向滑动块均能在伸缩过程中起到耐磨保护内部结构的作用

8.联轴器/同步轮结构：伺服电机运转，通过减速器、同步轮或联轴器等传动机构带动滚珠丝杠或梯形丝杆副旋转

1. 力传感器：将力的量值转换为相关电信号的器件。力是引起物质运动变化的直接原因。力传感器能检测张力、拉力、压力、重量、扭矩、内应力和应变等力学量。

2.力矩反馈装置：电机可以添加此功能，力矩控制精确且直观

电动缸从外形结构上可分为三种：直线式电动缸、折返式电动缸，垂直式电动缸。一般前两种最常用。垂直式电动缸可根据客户要求设计制造。
