中空旋转平台厂家解析齿轮滑动系数计算
文章出处：合富源中空旋转平台 人气：发表时间：2019-07-26 11:43
东莞中空旋转平台减速机厂家为您解析齿轮滑动系数计算，中空旋转平台减速机相啮合的一对渐开线齿廓齿轮传动, 由于两齿廓在啮合点处的线速度不同, 所以齿廓间必然要产生相对滑动, 在齿轮啮合传动过程中在法向压力的作用下, 必将使齿轮的两齿廓受到磨损, 由于齿廓各啮合点处的相对滑动速度不同, 因而使齿廓上各部分受到的磨损也不一样, 齿廓上各处的磨损程度可用滑动系数来衡量。
滑动弧与齿廓所走的弧长之比值的极限称为滑动系数, 滑动系数的绝对值是表示齿廓磨损程度的标志之一, 经过大量的调查和统计, 其中 60 % ~ 70 %的机械零件都是由于工作面过度磨损而致破坏的, 所以有必要研究影响滑动系数的因素以及二者之间的关系。

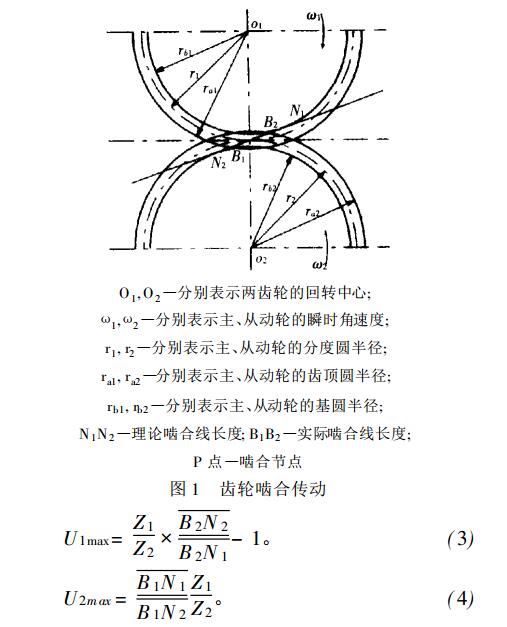

图 1 为相啮合的一对渐开线齿廓标准直齿圆柱齿轮传动。
当中空旋转平台减速机相啮合的两齿廓 B 1B 2 直线上任一点 K 处啮合时, 经推导滑动系数的计算式为:
式中: U1k、U2k 分别表示主、从动齿轮齿廓上 K 点的滑动系数;
Z1、Z 2 分别表示主、从动齿轮的齿数。
从式中可以看出, U1k、U2k 随啮合点K 的位置变化而变化, 所以两齿廓进入啮合的瞬时, K 点与 B 2 点重合, U1k 达到最大值。两齿廓退出啮合的瞬时, K 点与B 1 点重合, U2K 达到最大值, U1K 的最大值 U1max和 U2k的最大值 U2max的计算式为:
