电动缸厂家解析伺服电动缸的安装附件

文章出处：合富源中空旋转平台人气：发表时间：2019-08-03 10:21

伺服电动缸一种模块化产品，伺服电动缸是将伺服电机与丝杠一体化传动装置，伺服电动缸的主要作用就是将伺服电机的旋转运动转换成直线运动。

伺服电动缸的根据其形状可以分成直线式电动缸和折返式电动缸。那么伺服电动缸的安装附件有哪些呢？接下来东莞伺服电动缸生产厂家为您解析伺服电动缸的安装附件。

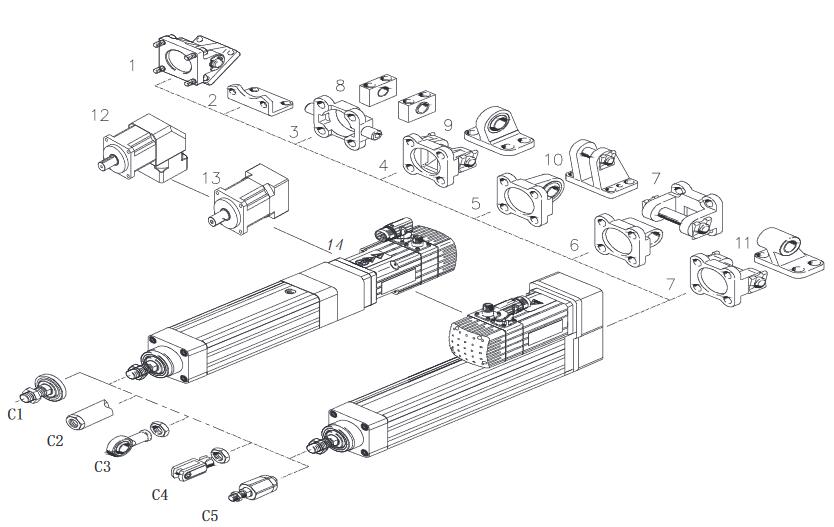

上图是东莞伺服电动缸生产厂家工程师提供的伺服电动缸结构图，从图上我们可以看出直连式电动缸和折返式电动缸的最大区别就是电机的安装位置的区别。

直线式电动缸的伺服电机与电动缸的传动丝杠直接相连接，使伺服电机的编码器直接反馈电动缸移动活塞的位移量，减少了中间环节的惯量的间隙，提高了控制性和控制精度。伺服电机与电动缸整体相连，安装容易、设计简单、使用方便。

折返式电动缸的电机平行于电动缸安装，中间通过同步带轮链接。折折返式电动缸由于整体长度短，适用于安装位置比较小的场合。同时本方案选用的同步带与齿轮箱，具有强度高、间隙小、寿命长的特点，使整个电动缸具有较高的控制精度。伺服电机与电动缸配合灵活，安装容易、设定简单、使用方便。

从东莞伺服电动缸生产厂家提供的图纸可以看出电动缸的安装附件：

1、万向连轴器

2、底座安装板

3、耳轴安装座

4、双耳轴安装座

5、球铰单耳支座

6、单耳支座

7、双耳轴安装座

8、耳轴支座

9、鱼眼单耳支座

10、双耳环安装件

11、单耳轴支座

12、直角减速机

13、同轴减速机

14、伺服电机

C1、外螺纹输出连接

C2、内螺纹输出连接

C3、关节轴承连接

C4、U型插销连接

C5、浮动螺纹接头
