东莞伺服电动缸生产厂家解析滚珠丝杆的安装

文章出处：合富源中空旋转平台人气：发表时间：2019-08-05 11:01

现如今中国市场上的伺服电动缸的结构都是一样，从东莞伺服电动缸生产厂家给出的伺服电动缸的结构图可以得出，伺服电动缸一般都是由：丝杠+缸体+电机+动力管组成。其中丝杆是伺服电动缸最重要的组成部分。

珠丝杠副是精密传动部件,应由专业人员装配、维修,安装滚珠丝杠副需要专门的技能及必要的测量工具,在安装过程中需要轻拿轻放井按一定的规范进行装配。下面以采用标准支撑单元的一端固定一端支承安装方式滚珠丝杠机构为例,说明具体的装配步骤

支单元的装配

（1) 将固定端支撑单元安装到丝杠上

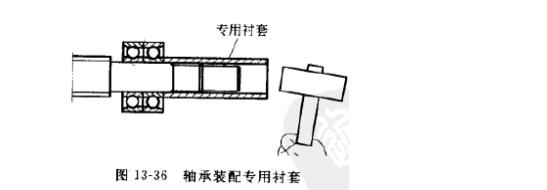

由于轴承内圈与丝杠之间为过盈配合,因此装配两侧支撑单元轴承时不能使轴承直接受到冲击,需要使用专用的轴承装配衬套,如图13-36所示

(2) 用锁紧螺母将固定端支撑单元固定将固定端支撑单元装入丝杠后,拧紧锁紧螺母,用垫片和无头紧固螺钉将锁紧螺母固定。为了防止锁紧螺母在工作过程中松动,用垫片和无头六角螺钉将锁紧螺母固定时,一般要在螺钉螺纹上涂加螺丝胶水后再固定,螺丝胶水会自然固化。在严酷的条件下使用时还必须考虑其他零部件的松弛问题

为了减少锁紧螺母与调整环、轴承接触面的变形,装配时首先用两倍的拧紧力矩将锁紧螺母锁紧,然后再放松,之后再用规定的扭矩将锁紧螺母重新锁紧。

(3)装入螺母支座

将螺母支座装人滚珠螺母,用螺钉暂时固定(不拧紧)。注意在装入螺母支座时,如果滚珠螺母是带外循环回流管的结构,应该转动滚珠螺母,使回流管位于靠工作台的一侧这样滚珠在循环时可以依靠自身的重力使运动更顺畅。

有时候不采用螺母支座进行过渡连接在工作台的下方直接设计滚珠螺母安装孔,装配时将滚珠螺母直接装人工作台。

如果滚珠螺母外径大于支撑端轴承外径,则可以在装人支撑端轴承后再装入螺母支座或工作台。如果滚珠螺母外径小于支撑端轴承外径,则必须在装入支撑端轴承之前先将滚珠螺母装入螺母支座或工作台并暂时固定,杏则可能出现支撑端轴承装配完毕后滚珠螺母无法装入螺母支座或工作台的情况。

(4)将支撑端支撑单元安装到丝杠上

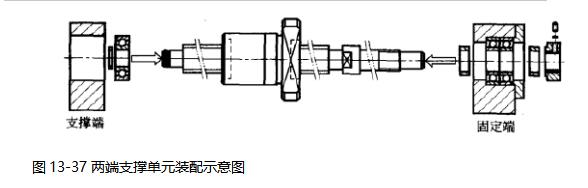

用轴承装配专用衬套将支撑端轴承装入丝杠支撑端,再用专用工具钳将弹性挡圈装入丝杠的定位沟槽内对轴承轴向固定,最后将轴承装入支撑端支撑单元轴承孔内，下面装配图

东莞伺服电动缸生产厂家在这篇文章中向大家解析了伺服电动缸滚珠丝杆的安装，大家有没有对伺服电动缸有了一个更深刻的了解，如果大家对伺服电动缸还有什么疑问，可以向东莞电动缸厂家广宏咨询……
