强得力伺服电动缸在9d立体电影上的应用参数
文章出处：合富源中空旋转平台 人气：发表时间：2019-08-13 15:02
9D立体电影依靠计算机数字建模建立一个3D场景，然后使用视觉特效渲染技术，将3D场景分成左眼画面和右眼画面，再将两个画面通过投影机投射到荧幕上，在投影机前放置偏振光片对投影机射出光进行光学处理，然后借助特殊的偏振光眼镜，将投影机的光进行分离，使得使用者左眼看到预设的左眼画面，右眼看到预设的右眼画面，从而呈现栩栩如生的光学影像。

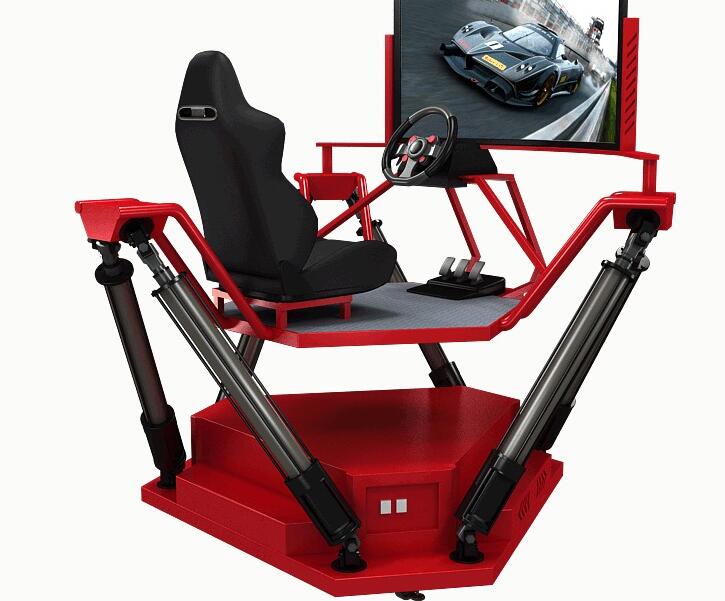

9D立体电影的动感座椅是由六根伺服电动缸支撑着，这样的结构被称为六自由度模拟平台。
9D立体电影运用到的伺服电动缸技术参数：
有效载荷能力：200Kg
被测设备的安装尺寸：φ400mm×400mm
表重量：约300Kg
工作台表面尺寸：Ø1000mm
工作台表面平整度：0.01mm
台面打浆：0.02mm
移动范围：螺距：±30°;起伏摇摆：±0.3m;
滚动旋转：±30°;浪涌摆动：±0.3m;
偏航旋转：±30°;垂直摆动：±0.2m
操作模式位置，摆动，模拟，预设波谱等
电气控制柜：无（与工作台集成）
计算机系统：工业控制计算机，接口，RS422，以太网（≥100Mbps）
安全预防措施：实时显示系统状态和安全保护状态;提供命令的容错检查，以防止误操作。
环境温度：10℃~40℃
旋转自由度精度：≤±3'
平移精度：≤±0.5mm
速率范围：螺距：±20°;起伏摇摆：±0.3m;
辊旋转：±20°;浪涌摇摆：±0.3m;
偏航旋转：±20°;垂直摆动：±0.3m
最大加速度：螺距：±200°/ s2;起伏摇摆：±1g;
辊旋转：±200°/ s2;浪涌摇摆：±1g;
偏航旋转：±200°/ s2;垂直摆动：±1g
移动频率范围：0.01Hz~0.5Hz
驱动模式：交流电机驱动通过电动缸慢速驱动
