关于伺服电动缸控制器的组成部分

文章出处：未知人气：发表时间：2020-10-21 11:12

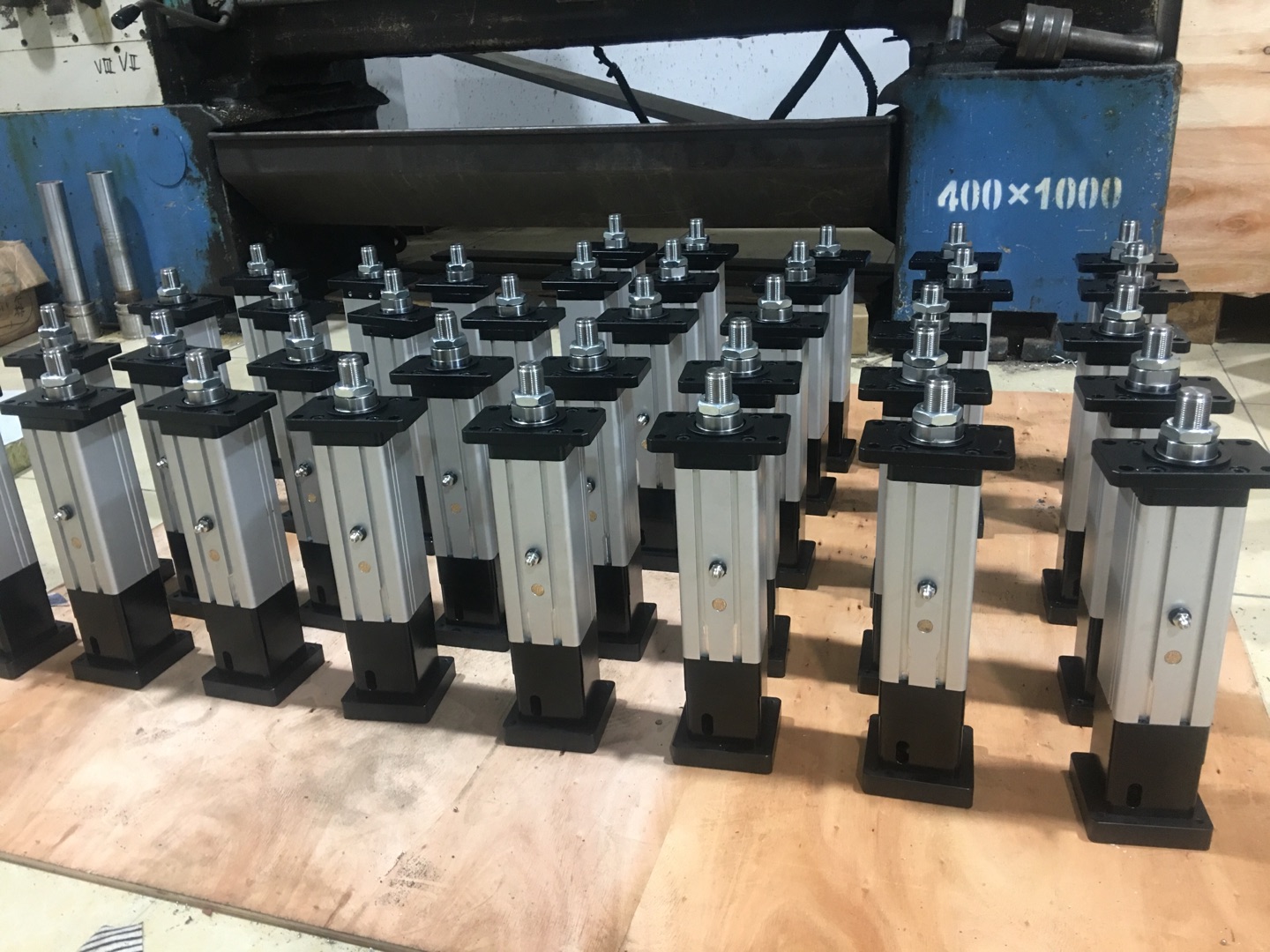

伺服电动缸主要由伺服电机、电动缸体、传动装置和位置反馈装置等组成。伺服电动缸是将伺服电机与丝杠一体化设计的模块化产品，将伺服电机的旋转运动转换成直线运动，同时将伺服电机最佳优点：精确转速控制，精确转数控制，精确扭矩控制转变成精确速度控制，精确位置控制，精确推力控制；实现高精度直线运动系列的全新革命性产品。

伺服电动缸的控制器组成部分

伺服电动缸本身是没有任何的动力源，如果伺服电动缸单独放在那里，是实现不了任何的功能，必须要有一个动力源做为介质才能实现推拉的功能。伺服电动缸必须安装伺服电机或者是步进电机做为动力源，然后连接PLC，在PLC上设定好程序，才可实现直线往返的功能。主要组成部分主要分为以下几类

1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。可以通过即时的改变模拟量的设定来改变设定的力矩大小，也可通过通讯方式改变对应的地址的数值来实现。应用主要在对材质的受力有严格要求的缠绕和放卷的装置中，例如饶线装置或拉光纤设备，转矩的设定要根据缠绕的半径的变化随时更改以确保材质的受力不会随着缠绕半径的变化而改变。

2、速度模式：通过模拟量的输入或脉冲的频率都可以进行转动速度的控制，在有上位控制装置的外环PID控制时速度模式也可以进行定位，但必须把电机的位置信号或直接负载的位置信号给上位反馈以做运算用。位置模式也支持直接负载外环检测位置信号，此时的电机轴端的编码器只检测电机转速，位置信号就由直接的最终负载端的检测装置来提供了，这样的优点在于可以减少中间传动过程中的误差，增加了整个系统的定位精度。
3、位置控制：位置控制模式一般是通过外部输入的脉冲的频率来确定转动速度的大小，通过脉冲的个数来确定转动的角度，也有些伺服可以通过通讯方式直接对速度和位移进行赋值。由于位置模式可以对速度和位置都有很严格的控制，所以一般应用于定位装置。应用领域如数控机床、印刷机械等等。

以上就是关于伺服电动缸控制器组成的部分，如果您还想了解更多关于伺服电动缸的信息，欢迎关注我们。
